안녕하세요 하드웨어 개발자 보노노 입니다.

MCU의 통신을 다루면서 케이블 작업을 할 때가 종종 있습니다.

매번 헷갈리기도 하여 간략하게 정리 된 글을 공유 드립니다.

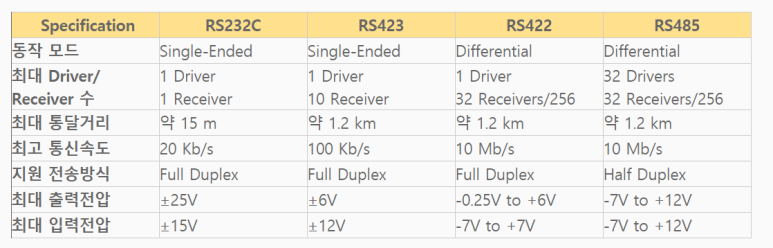

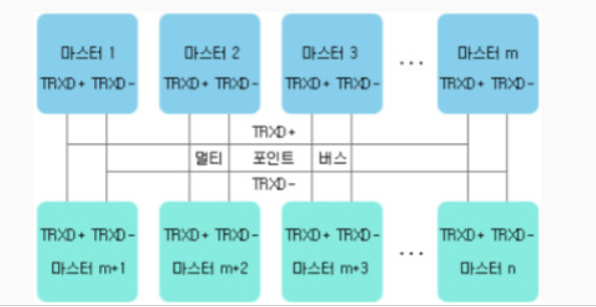

통신 별 사양

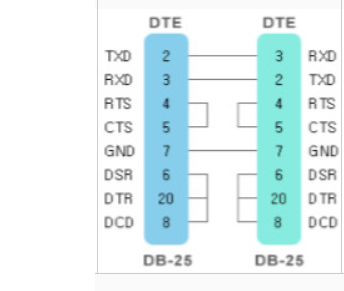

TX    ↔    RX

RX   ↔     TX

GND   ↔   GND

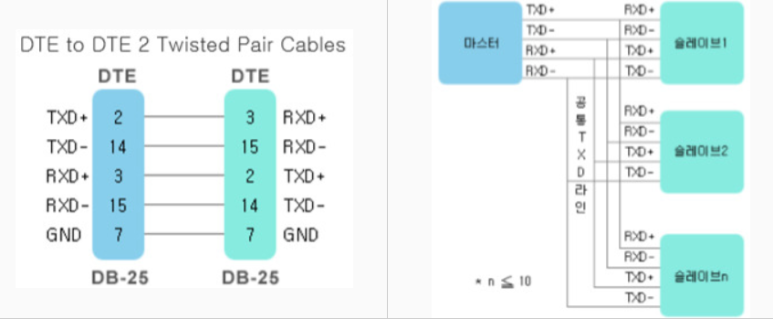

TXD+    ↔    RXD+

TXD-     ↔    RXD-

RXD+    ↔    TXD+

RXD-    ↔    TXD-

GND     ↔   GND ( 안해도 됨)









안녕하세요 하드웨어 개발자 보노노 입니다.

오늘은 ST사 MCU인 STM32F103 칩에 대해 직접 정리해 보았습니다.

아래 사진 외에 첨부된 자료에 더 많이 있으니 첨부자료 다운받아 보시는걸 추천드립니다.

네이버 및 구글링 하여 정리하였으니 참고 바랍니다. 또한 잘못된 점이 있으면 댓글 바랍니다!

모두 화이팅~!

안녕하세요 하드웨어 개발자 보노노 입니다.

블로그 및 서적을 보면서 공부하시는 개발자님께 유용한 정보가 될까 싶어 제가 자주 이용하는 가이드 및 강의 사이트를 올려봅니다

ST 홈페이지의 국문 가이드 입니다.

교육 및 행사, 뉴스, STM32소개, STM32 개발환경, 자료실, 지원 및 커뮤니티, contact 등 다양한 메뉴로 구성되어있으며 입문자들에게 유용한 정보를 줍니다.



​

교육 및 행사

- st사에서 주최하는 교육 입니다. 과정명, 일시, 일수, 시간, 비용 등 알 수 있습니다.

- 비용이 무료라는 점과 하루에 모두 들을수 있는 점에서 맛보기? 정도 하고 오면 좋을것 같습니다.

지난 날짜인 1월 16일교육을 들어가보면 주 교육 커리큘럼과 준비사항 및 교육일정은 아래와 같이 나옵니다.

​

- STM32 MCU 및 개발 환경

- STM32 CubeMX 및 STM32G0 기능 및 특징

- GPIO, External Interrupt, Timer, UART 기본 기능 실습

준비 사항 및 교육 일정

​

2. 뉴스

새로 개발된 제품들을 열거하여 놓았다. 신제품 순으로 볼 수 있으니 개발 키트 및 유용한 정보를 볼 수 있습니다.

​

3. STM32 소개

말그대로 제품 소개 입니다. STM 제품도 시리즈가 나뉘어져있으며 각 시리즈에 적용된 기능 및 성능을 알 수 있습니다.직접 사진을 클릭해보면 MCU의 디테일한 사양을 알 수 있습니다. 사진을 누르면 영어로 나오므로 크롬을 통해서 열면 번역이 됩니다. 참고 삼아 말하지만 개발자는 영어를 읽는 것에 익숙해져야 합니다. 데이터시트가 다 영문이기 때문입니다. 데이터시트를 읽다보면 다 고만고만한 영어라는걸 알 수 있으므로 어렵게 생각하지말고 차근차근 읽어보자.

​

4. STM32 개발 환경

STM32 Nucleo 개발보드와 X-Nucleo 확장보드 에 대한 설명이 동영상으로 나옵니다.

첫번째 부터 네번째 까지 순서대로 설명이 나와있으므로 이해하기가 쉽습니다.

​

5. 자료실

3번의 STM32 소개를 동영상으로 알려주므로 더욱 쉽게 이해하기 좋습니다.

STM 제품의 SPI, 전원 등 제품의 기능을 설명해주므로 원하는 기능의 동영상을 찾아 설명을 들어보자.

강의안에 한글 자막이 포함되어 보기 쉬울 것 입니다.

​

6. 지원 및 커뮤니티

각종 질문들과 기술에 대한 답변을 달아줍니다. 궁금한 점이 있다면 이곳에 문의해보자.

​

7. Contact

- st사의 본사, 대리점, 교육 행사 관련 문의 전화번호를 알 수 있습니다.

​

​

​유튜브 강의 영상

https://www.youtube.com/playlist?list=PLUaCOzp6U-RqMo-QEJQOkVOl1Us8BNgXk



[HAL, CubeMX, TrueSTUDIO를 이용한 ChrisP's STM32F4 속성으로 따라하기]

HAL드라이버, CubeMX와 TrueSTUDIO를 이용한 STM32F4 따라하기 강좌입니다. STM32CubeIDE로도 본 강좌를 따라하실 수 있습니다. 강의에서 사용하는 실습보드는 https://smartstore.naver.com/mhivestore/products/49537...

www.youtube.com

안녕하세요 하드웨어 개발자 보노노 입니다.

오늘은 부품 발주 시 주의사항을 말씀드리겠습니다.

참고하시기 바랍니다~!

부품 구매를 하다보면 같은 부품이더라도 업체별 특징이 조금씩 다른 경우가 많습니다.

​

예를들어 MAX232를 확인해 보겠습니다.

왼쪽 - MAXIM사

오른쪽 - TI 사의 APPLICATION INFORMATION 입니다.

​

사진으로만 봐도 CAPACITOR 값이 다르죠? 즉 업체별 부품 특징이 다르다는 얘기 입니다.

​

같은 부품 명이라도 업체별 특징은 조금씩 다를 수 있습니다. 결국 부품업체에 주문을 MAX232/TYPE 만 말해선 안되는 것이죠.

​

이를 방지하기 위해 각각 데이터 시트에 ORDERING NUMBER가 있습니다.

왼쪽 - MAXIM사

오른쪽 - TI 사 ORDERING INFORMATION 입니다.

​

원하는 부품과 TYPE를 확인하면 됩니다. 그냥 MAX232가 아닌 MAX232DW, MAX232NSR등 뒤에 알파벳들이 따라옵니다. 원하는 부품을 구매할 경우 MAX232DW 이런식으로 ORDERABLE PART NUMBER를 정확히 적어준다면 "확실하게" 원하는 부품을 구매 가능 할 것 입니다.

​

유익한 글이 되었으면 좋겠습니다.

​

감사합니다.

​

안녕하세요 하드웨어 개발자 보노노 입니다.

일단 결론을 말하자면 특정 회사의 MCU를 파는 건 정답이 아닙니다.

(https://cafe.naver.com/carroty/316988)

AVR, nxp, 마이크로(pic), ST(STM), TI, 도시바 등등 MCU 회사는 엄청 다양하다. 난 이중 한 회사를 선정하여 MCU를 공부하고자 하였다.

물론 당근이에 질문을 올리고 잘못되었다는 걸 확연히 깨달았다.

​

매일 공부하면서 배워가는 게 엔지니어의 운명이다. 업무시간의 절반 이상을 공부하는 데 사용한다는 말도 있을 정도로 파도 파도 다 깨우치지 못하는 게 MCU이다.

​

최근 트렌드는 ST계열 쪽이 인기가 많다

난 기존까지 AVR를 사용해왔는데 지금은 구식이 되어 잘 사용하지도 않는다. 물론 잘 사용하지 않을 뿐이지 내가 AVR MCU를 선정하겠다 생각하면 할 수 있다. 여러 상황 (MCU 가격, 성능 등등)을 고려하여 고를 땐 지금 AVR은 한물갔고 ST 또는 TI가 인기가 많다.

그래서 난 STM을 공부하기로 했다. 어차피 AVR이나 STM이나 레지스터는 비슷하기 때문에 AVR을 먼저 마스터하면 STM을 금방 습득할 수 있다.

​

다시 한번

엔지니어에게 공부가 없으면 미래는 없다.

매년 새로운 MCU가 개발되면서 많이 사용되는 MCU로 갈아타기 때문에 계속 공부를 해야 한다.

대기업에서 ST 제품을 사용 -> ST사 MCU대량생산 -> 가격 다운 -> 여러 중소기업에서 적은 비용으로 MCU를 구매하여 다양한 제품 개발

보통 이런 식의 방향으로 MCU흐름이 진행되는 것 같다.

​​

계속 공부하고 배우면서 더 고성능의 제품을 개발하자!

추가적으로 적자면

ST사의 MCU를 한다면 ST사의 테스트 보드 및 키트를 하나 구매한 뒤 책 보고 모두 따라 해 보면 점점 익숙해질 것이다.
