트랜지스터(TR) 간단한 사용 방법

안녕하세요 하드웨어 개발자 보노노 입니다.

회로 설계중 트랜지스터(TR) 부품은 빠질 수가 없는 존재입니다. 이번엔 FAN Motor을 구동하기 위한 트랜지스터 선정을 설명 드리겠습니다. 간단한 사용 방법이므로 다른 모터 구동에도 응용하시면 좋을 것 같습니다.



---

​회로도를 통해 설명 드리도록 하겠습니다.



회로도

FAN 회로



여기서 저항,다이오드,캐패시터에 대한 설명은 생략 하겠습니다.

TR 저항에 대해 알고싶으면 링크를 참고하세요.

https://www.rohm.co.kr/products/faq-search/faqId/234

디지털 트랜지스터의 기본적인 내용을 알려주십시오.|FAQ|ROHM Semiconductor

​- FAN : FP-108F/DC (링크 : http://www.cic-commonwealth.com.tw/FP-108F-DC.htm )

- TR : 2SD880 ( 링크 : https://pdf1.alldatasheet.co.kr/datasheet-pdf/view/965479/JIANGSU/2SD880.html )

​

일단 FAN을 구동하기 위한 전압과 전류를 알아야겠죠?

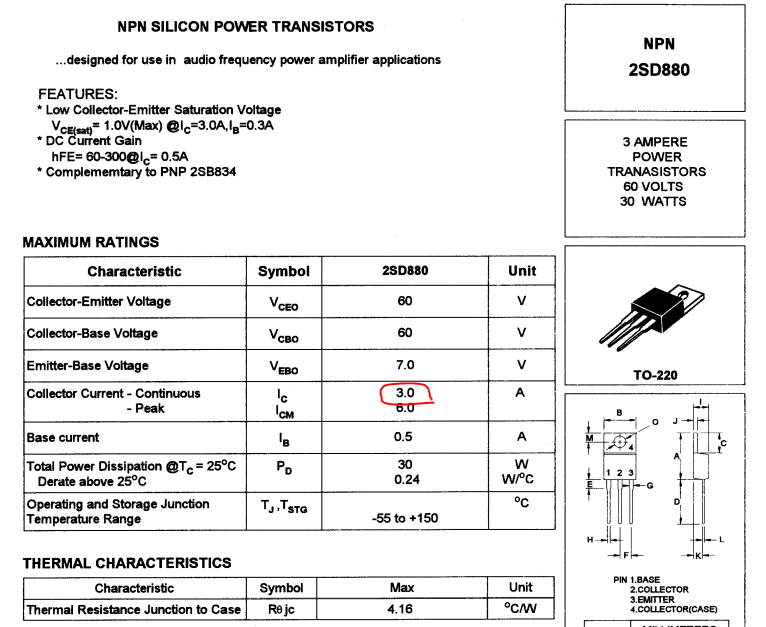

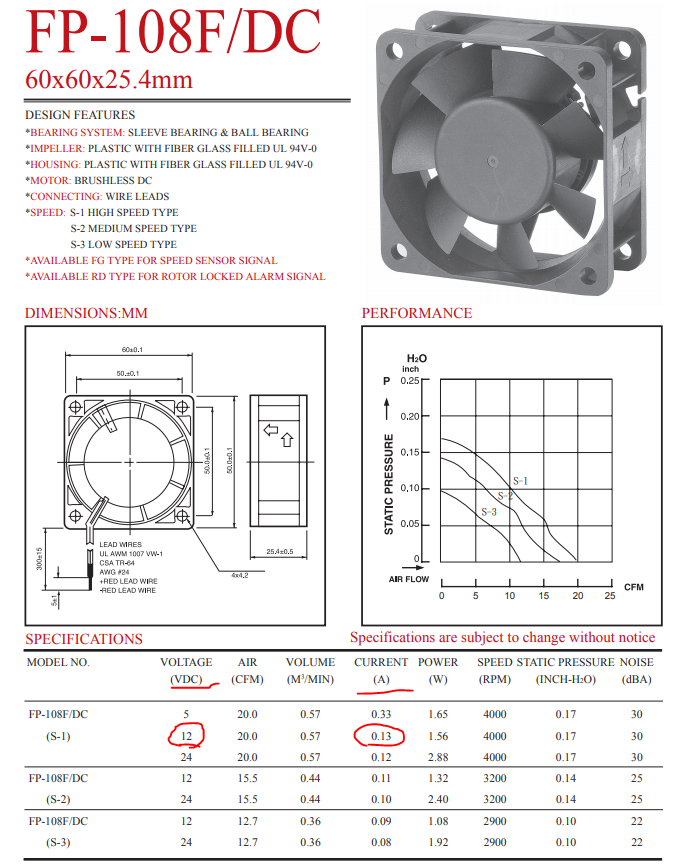

왼쪽 : FAN Datasheet, 오른쪽 : 2SD880 Datasheet

 - FAN의 입력 전압 DC12V , 전류 0.13A가 필요합니다.

 - TR의 Ic는 최대 3A 입니다. ( Ic : 트랜지스터에 흐를 수 있는 전류 값 ) 만약 FAN보다 흐르는 전류가 낮다면 FAN은 동작하지 않습니다.

​ - FAN의 전류가 3A가 안되므로, FAN을 여러개 사용하여도 괜찮습니다. FAN의 Total 전류가 2.5A 밑으로 흘러야 합니다. (0.5A는 마진 값으로 남겨두었습니다 )

​

TR이 스위칭 역할로 많이 사용되는데, Ic에 흐르는 전류값을 꼭 확인하시고 사용하시기 바랍니다.

​

감사합니다.
