OPAMP에서 전압 보호! (다이오드 사용 예시)

안녕하세요 하드웨어 개발자 보노노 입니다.

당근이에서 본 다이오드 사용 방법 입니다



---

부품을 동작시키기 위해선 필요한 전압 및 전류가 있다. ( 데이터 시트를 찾아보면 나옴)

​마찬가지로 OPAMP를 사용하기 위해선 필요한 전압 및 전류가 있다.

​

LT1413/CN8 의 데이터 시트를 찾아보자

(https://www.analog.com/media/en/technical-documentation/data-sheets/lt1413.pdf)

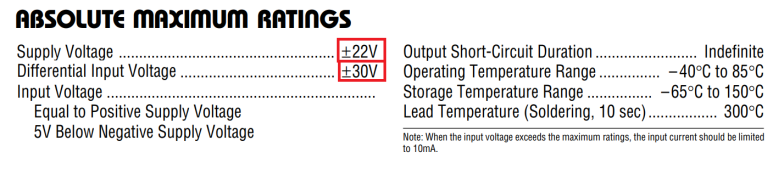

Supply voltage -> +- 22V

Differential Input Voltage -> +-30V (최대 전압)

​

만약 35V의 전원을 공급한다면 OPAMP는 망가지고 말것이다.

이러한 문제를 방지하기 위해선 어떻게 해야할까?

​

정답은 다이오드를 달아준다.

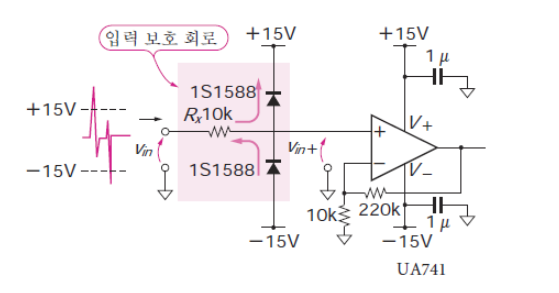

입력 보호 회로라고 하여 OPAMP에 아래 사진과 같이 다이오드를 달아준다.

​

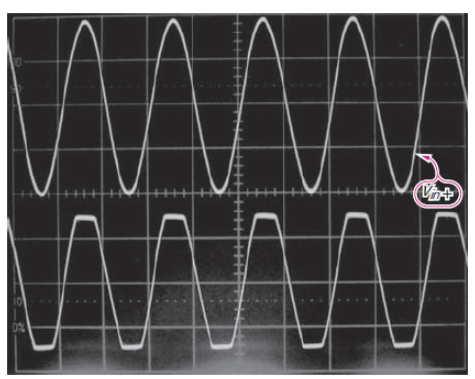

다이오드의 특징에 따라 아래 사진의 아래 그래프로 바뀜.

​

출처 : https://cafe.naver.com/carroty/348101
